ایستگاه پمپاژ چیست و چگونه کار می‌کند؟
ایستگاه پمپاژ فاضلاب یکی از اجزای حیاتی در سیستم‌های انتقال و توزیع سیالات مانند آب، فاضلاب یا مواد نفتی است. این ایستگاه‌ها با استفاده از پمپ‌های مکانیکی، فشار لازم را برای جابه‌جایی سیالات در مسیرهای طولانی یا در جهت‌های مخالف نیروی جاذبه فراهم می‌کنند. بسته به نوع کاربرد، ایستگاه‌های پمپاژ می‌توانند در شبکه‌های آبرسانی شهری، کشاورزی، صنایع نفت و گاز یا سیستم‌های فاضلاب مورد استفاده قرار گیرند.
عملکرد ایستگاه پمپاژ به این صورت است که سیال از یک منبع اولیه (مانند مخزن یا چاه) وارد ایستگاه می‌شود و پس از عبور از فیلترها و پمپ‌ها، با فشار بالا به خطوط لوله منتقل می‌گردد. پمپ‌ها معمولاً با برق یا موتورهای دیزلی کار می‌کنند و بسته به حجم و فاصله انتقال، ممکن است از یک یا چند پمپ به صورت همزمان استفاده شود. کنترل فشار، دبی و کیفیت سیال نیز از طریق تابلوهای برق و سیستم‌های کنترلی انجام می‌گیرد.
مزیت اصلی ایستگاه‌های پمپاژ این است که امکان انتقال سیالات به مناطق مرتفع یا دورافتاده را فراهم می‌سازند. در مناطق خشک یا کوهستانی، بدون وجود چنین ایستگاه‌هایی، انتقال آب ممکن نخواهد بود. همچنین در شبکه‌های فاضلاب، ایستگاه‌های پمپاژ اجازه می‌دهند فاضلاب از مناطق پایین‌تر به تصفیه‌خانه‌ها منتقل شود. طراحی صحیح این ایستگاه‌ها نقش مهمی در بهره‌وری انرژی و کاهش هزینه‌های نگهداری دارد.
مخزن ذخیره‌سازی: فاضلاب جمع‌آوری شده از ساختمان‌ها و مجتمع‌های مسکونی در این مخزن ذخیره می‌شود تا زمانی که به حجم مشخصی برسد.
پمپ‌ها: هنگامی که سطح فاضلاب در مخزن به حد معینی رسید، پمپ‌ها به طور خودکار روشن شده و فاضلاب را با فشار به سمت شبکه اصلی فاضلاب یا تصفیه‌خانه هدایت می‌کنند.
سیستم کنترل اتوماتیک: این سیستم بر عملکرد پمپ‌ها نظارت دارد و با استفاده از سنسورهای سطح، میزان فاضلاب موجود در مخزن را اندازه‌گیری می‌کند.

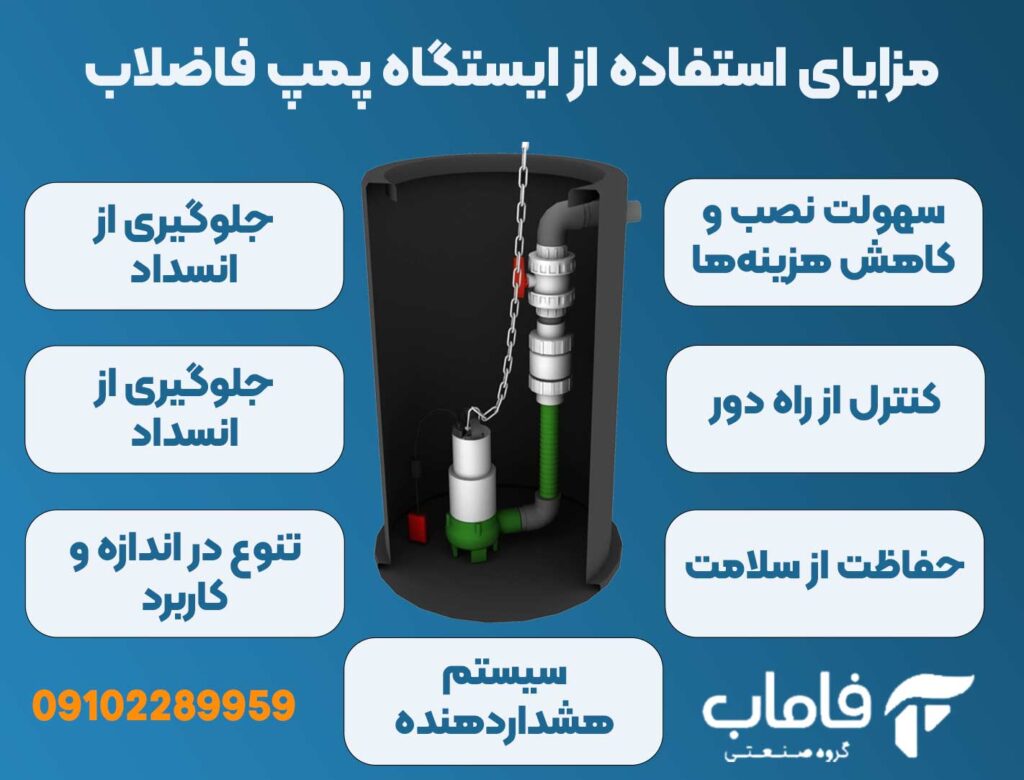

مزایای استفاده از ایستگاه پمپ فاضلاب
از مزایای استفاده از ایستگاه پمپ فاضلاب می توان به موارد زیر اشاره کرد
- سهولت نصب و کاهش هزینه‌ها: ایستگاه‌های پمپاژ به راحتی نصب شده و در مقایسه با روش‌های سنتی، هزینه‌های ساخت و ساز را کاهش می‌دهند.
- کنترل از راه دور: بسیاری از ایستگاه‌های پمپاژ به سیستم‌های کنترل از راه دور مجهز هستند که به اپراتورها امکان نظارت و کنترل بر عملکرد سیستم را در هر زمان و مکان می‌دهد.
- حفاظت از سلامت: فرایند پمپاژ فاضلاب به طور خودکار و بدون دخالت مستقیم انسان انجام می‌شود و در نتیجه خطر تماس با فاضلاب و انتقال بیماری‌ها به حداقل می‌رسد.
- تنوع در اندازه و کاربرد: ایستگاه‌های پمپاژ در اندازه‌ها و ظرفیت‌های مختلف تولید می‌شوند و برای مصارف خانگی، تجاری و صنعتی مناسب هستند.
- جلوگیری از انسداد: پمپ‌های مورد استفاده در این سیستم‌ها، به طور مداوم فاضلاب را به حرکت در می‌آورند و از ایجاد گرفتگی در لوله‌ها جلوگیری می‌کنند.
- پمپاژ به ارتفاعات بالاتر: ایستگاه‌های پمپاژ قادرند فاضلاب را به ارتفاعات بالاتر پمپاژ کنند که این امر در مناطقی با شیب زمین نامناسب بسیار مفید است.
- سیستم هشداردهنده: بسیاری از ایستگاه‌های پمپاژ به سیستم‌های هشدار مجهز هستند که در صورت بروز هرگونه مشکل یا اختلال در عملکرد سیستم، به اپراتور اطلاع می‌دهند. این امر از بروز مشکلات جدی مانند سرریز شدن فاضلاب جلوگیری می‌کند.

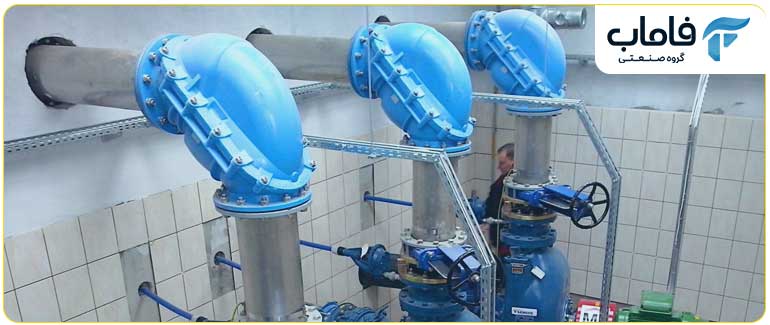

طراحی ایستگاه پمپ فاضلاب
طراحی ایستگاه پمپاژ فاضلاب، فرآیندی پیچیده و چندجانبه است که نیازمند در نظر گرفتن عوامل مختلفی مانند حجم فاضلاب، مشخصات فاضلاب، توپوگرافی منطقه، نوع پمپ، جنس مواد و … است. هدف از طراحی یک ایستگاه پمپاژ، انتقال موثر و ایمن فاضلاب از نقاط پایین به نقاط بالاتر و هدایت آن به شبکه اصلی یا تصفیه‌خانه است.
مراحل طراحی ایستگاه پمپاژ فاضلاب
- جمع‌آوری اطلاعات:
- حجم فاضلاب: تعیین میزان فاضلاب تولیدی در واحد زمان
- مشخصات فاضلاب: بررسی دبی، غلظت مواد جامد، دما و pH فاضلاب
- توپوگرافی منطقه: بررسی شیب زمین، ارتفاع نقاط مختلف و وجود موانع
- نوع شبکه فاضلاب: بررسی جنس لوله‌ها، قطر لوله‌ها و شیب شبکه
- شرایط محیطی: بررسی دما، رطوبت، احتمال وقوع زلزله و سایر عوامل محیطی
- انتخاب محل مناسب:
- دسترسی آسان به شبکه برق و فاضلاب
- دور بودن از مناطق مسکونی و منابع آب
- زمین مسطح و پایدار
- انتخاب نوع پمپ:
- پمپ‌های سانتریفیوژ: برای فاضلاب‌های با ذرات جامد کم
- پمپ‌های لجن‌کش: برای فاضلاب‌های با ذرات جامد زیاد
- پمپ‌های شناور: برای نصب در داخل مخزن فاضلاب
- پمپ‌های خشک: برای نصب در خارج از مخزن فاضلاب
- طراحی مخزن:
- حجم مخزن: بر اساس حجم فاضلاب ورودی و زمان ماند تعیین می‌شود.
- جنس مخزن: معمولاً از بتن، فولاد یا پلی‌اتیلن ساخته می‌شود.
- شکل مخزن: معمولاً مستطیلی یا استوانه‌ای است.
- طراحی سیستم لوله کشی:
- لوله ورودی: قطر و جنس لوله ورودی بر اساس دبی فاضلاب انتخاب می‌شود.
- لوله خروجی: قطر و جنس لوله خروجی بر اساس دبی و فشار مورد نیاز انتخاب می‌شود.
- شیرآلات و اتصالات: انتخاب شیرآلات و اتصالات مناسب برای کنترل جریان و جلوگیری از نشتی
- طراحی سیستم کنترل:
- سنسورهای سطح: برای اندازه‌گیری سطح فاضلاب در مخزن
- کنترل کننده: برای کنترل روشن و خاموش شدن پمپ‌ها
- تابلو برق: برای محافظت از تجهیزات الکتریکی
- طراحی سیستم تهویه:
- برای جلوگیری از تجمع گازهای سمی در داخل ایستگاه
- طراحی سیستم ایمنی:
- نصب تجهیزات ایمنی مانند حفاظ، روشنایی اضطراری و سیستم اعلام حریق
نرم افزارهای طراحی ایستگاه پمپاژ
برای طراحی دقیق و حرفه‌ای ایستگاه‌های پمپاژ، از نرم‌افزارهای تخصصی مانند EPANET، WaterGEMS و HEC-RAS استفاده می‌شود. این نرم‌افزارها به مهندسان کمک می‌کنند تا مدل‌های هیدرولیکی دقیق از سیستم ایجاد کرده و عملکرد سیستم را شبیه‌سازی کنند.
نتیجه گیری
انتخاب و خرید ایستگاه پمپ فاضلاب، یکی از تصمیمات مهم در طراحی و اجرای سیستم‌های فاضلاب است. این سیستم‌ها نقش حیاتی در جمع‌آوری، انتقال و تصفیه فاضلاب ایفا می‌کنند و به همین دلیل، انتخاب یک ایستگاه پمپاژ مناسب از اهمیت بالایی برخوردار است. در هنگام خرید ایستگاه پمپاژ، عوامل مختلفی از جمله حجم فاضلاب، مشخصات فاضلاب، توپوگرافی منطقه، نوع پمپ، جنس مواد و بودجه باید مورد توجه قرار گیرد. انتخاب یک ایستگاه پمپاژ با ظرفیت و کارایی مناسب، نه تنها به بهبود عملکرد سیستم فاضلاب کمک می‌کند، بلکه هزینه‌های نگهداری و تعمیرات را نیز کاهش می‌دهد. علاوه بر عوامل فنی، عوامل دیگری مانند ضمانت، خدمات پس از فروش و تجربه شرکت سازنده نیز در انتخاب ایستگاه پمپاژ موثر هستند. توصیه می‌شود قبل از خرید، از چندین شرکت مختلف مشاوره گرفته و مشخصات فنی محصولات مختلف را با یکدیگر مقایسه کنید. در نهایت، می‌توان گفت که خرید یک ایستگاه پمپاژ فاضلاب، یک سرمایه‌گذاری بلندمدت است. بنابراین، انتخاب یک سیستم با کیفیت و مطمئن، از اهمیت ویژه‌ای برخوردار است. با توجه به پیچیدگی‌های این موضوع، بهتر است از مشاوره مهندسان متخصص در این زمینه بهره‌مند شوید.
